KUKA庫卡機器人更換齒輪帶

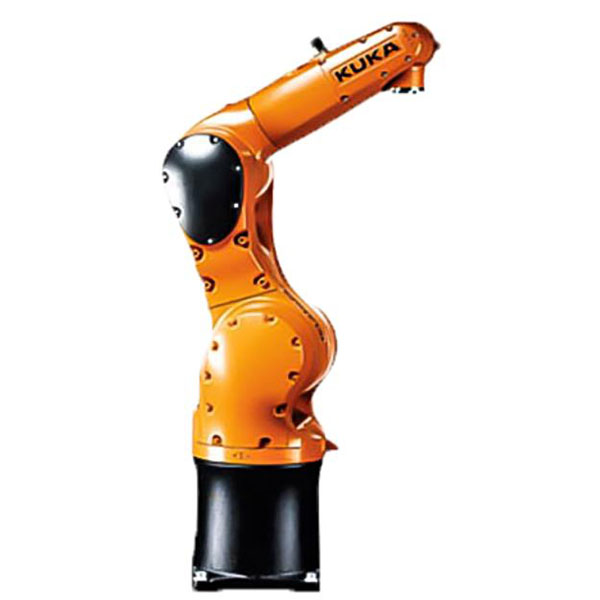

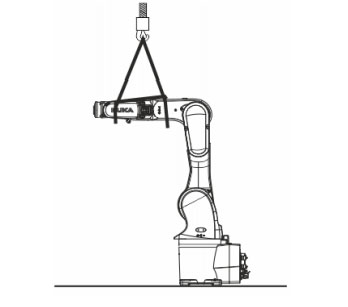

一、固定機器人臂

操作步驟

1. 在機器人臂上裝上吊索并固定。

2. 將吊索掛在起重機上。

3. 向上運行機器人，直到吊索已擰緊且繃緊。

拆卸皮帶側蓋板 A3
操作步驟
• 擰出皮帶側蓋板 A3 上的 9 個內六角螺栓 M4x8-8.8

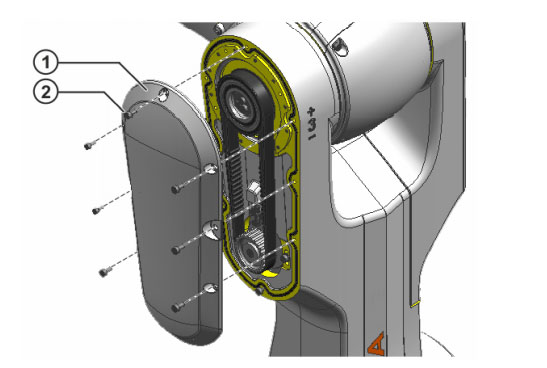

皮帶側蓋板 A3

1 蓋子

2 內六角螺栓 M4x8-8.8

二、拆卸齒形帶 A3

操作步驟

1. 松開 2 個內六角螺栓 M4x16-10.9。

2. 松開 1 個鎖緊螺母 M4 和 1 個六角螺栓 M4x20-8.8。

3. 從齒形帶輪上取下舊齒形帶 A3。

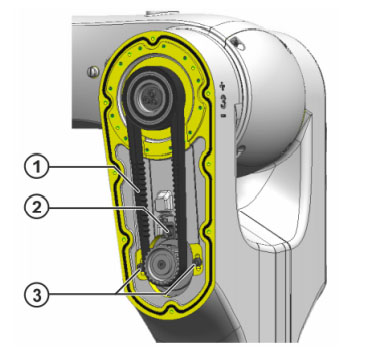

1 軸 A3 的齒形帶

2 鎖緊螺母 M4 和六角螺栓 M4x20-8.8

3 內六角螺栓 M4x16-10.9

三、安裝齒形帶

A3 操作步驟 • 裝上新的齒形帶

A3。注意齒形帶與齒形帶齒輪應嚙合正確

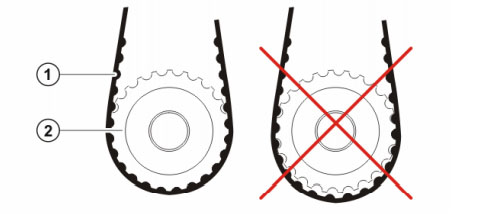

1 齒形皮帶

2 齒形帶齒輪

四、測量和調整齒形帶張力 A3
操作步驟
1. 調整時要略微擰緊 1 個六角螺栓 M4x20-8.8。
2. 略微擰緊電機 A3 上的 2 個內六角螺栓 M4x16-10.9。
3. 將頻率測量儀投入使用。
4. 拉緊齒形帶，將齒形帶中間的傳感器與擺動的齒形帶之間的距離保持在2 至 3 mm。在頻率測量儀上讀取測量結果。

5. 用規定的擰緊扭矩?cái)Q緊 2 個內六角螺栓 M4x16-10.9。
6. 將機器人投入運行并且沿兩個方向運行 A3。
7. 通過按下緊急停止裝置鎖閉機器人。
8. 重新測量齒形帶張力。
如果測量的值與表中的值不一致，則必須執行工作步驟 9 至 14。
9. 松開電機 A3 上的 2 個內六角螺栓 M4x16-10.9。
10. 借助六角螺栓 M4x20-8.8 重新張緊齒形帶。
11. 用規定的擰緊扭矩?cái)Q緊 2 個內六角螺栓 M4x16-10.9。
12. 將機器人投入運行并且沿兩個方向運行 A3。
13. 通過按下緊急停止裝置鎖閉機器人。
14. 重新測量齒形帶張力。
如果測得的數值與表中的數值不一致，則重復工作步驟 9 至 14。
如果值一致：
a. 用規定的擰緊扭矩?cái)Q緊 2 個內六角螺栓 M4x16-10.9。
b. 用鎖定螺母 M4 固定住 1 個六角螺栓 M4x20-8.8

齒輪帶張力：

中央手腕：ZH Arm KR6   軸：3   齒形皮帶：12 HTD-5M/450HP    頻率：160 ±5 Hz

中央手腕：ZH Arm KR10  軸3：  齒形皮帶：  12 HTD-5M/475 HP   頻率：160 ±5 Hz

五：安裝皮帶側蓋板 A3 操作步驟

1. 小心清潔泡沫密封件。

2. 定位并裝上蓋板。

3. 用規定的擰緊扭矩?cái)Q入 8 個內六角螺栓 M4x8-8.8。

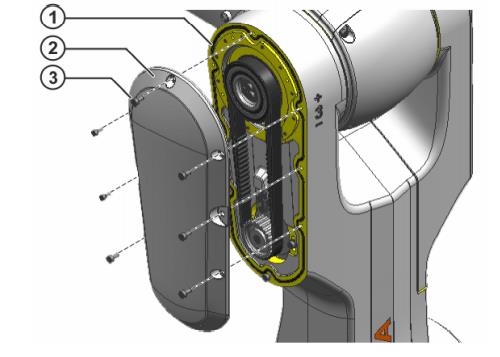

1 泡沫密封件

2 蓋子

3 內六角螺栓 M4x8-8.8

六：最后的措施

必須采取以下最后的措施：

• 軸 A3 的零點標定。

• 在 T1 模式下運行程序并注意異常情況。
